Ghid Practic pentru Proiectarea cu Panouri SIP: Soluții Eficiente pentru Arhitecți și Proiectanți

1. Introducere

Ce sunt panourile SIP?

Panourile Structural Insulated Panels (SIP) sunt elemente de construcție prefabricate, formate în mod tipic dintr-un strat de izolație termică (EPS, PUR sau alt tip de izolație rigidă) plasat între două fețe de placă (OSB, MgO, fibrociment, etc.). Aceste panouri asigură atât rezistența structurală, cât și o excelentă izolare termică și fonică.

De ce să alegem tehnologia SIP pentru construcții?

• Eficiență energetică ridicată: Datorită izolației integrate, panourile SIP reduc semnificativ pierderile de căldură, contribuind la respectarea cerințelor NZEB (Nearly Zero Energy Building).
• Timp de execuție scurt: Fiind un sistem prefabricat, SIP-urile se montează rapid, reducând costurile cu forța de muncă și durata șantierului.
• Greutate redusă: Comparația cu elementele tradiționale (cărămidă sau beton) arată că SIP-urile sunt considerabil mai ușoare, ceea ce poate reduce și cerințele pentru fundații.
• Flexibilitate de proiectare: Panourile SIP pot fi adaptate la multiple tipuri de construcții — de la case rezidențiale la clădiri comerciale sau instituționale.

Beneficiile utilizării panourilor SIP în proiectare

• Integrarea facilă cu standardele de construcție ecologică: Pot ajuta la obținerea certificărilor LEED, BREEAM sau alte scheme de evaluare a sustenabilității.
• Reducerea costurilor pe termen lung: Economii la încălzire/răcire, plus întreținere minimă pentru elementele structurale.
• Versatilitate: Pot fi folosite la pereți, planșee sau acoperișuri, oferind o abordare unitară a conceptului de închidere termică.

2. Caracteristicile Tehnice ale Panourilor SIP

Compoziția panourilor SIP

1. Fețele de OSB, MgO sau fibrociment: Asigură rezistența și rigiditatea.
2. Stratul de izolație (EPS, PUR, XPS etc.): Oferă performanțe termice și fonice superioare.
3. Adezivi specifici: Utilizează adezivi de înaltă performanță care unesc fețele și miezul, formând un sistem monolitic.

Grosimile și specificațiile standard disponibile

• Grosime totală: De obicei între 100 mm și 320 mm sau chiar mai mult, în funcție de cerințele de izolație și de rezistență.
• Dimensiuni uzuale: Panouri cu lățimea de 1200 mm și lungimi variabile (de la 2400 mm până la 3000 mm sau mai mult).

Notă: Furnizorii pot personaliza dimensiunile în funcție de nevoile proiectului, însă standardizarea reduce costurile și timpul de execuție.

Proprietăți de izolație termică și fonică

• Coeficient de transfer termic (U-value): Cu cât valoarea este mai mică, cu atât izolația este mai bună (de ex. 0,20 W/m²K sau chiar mai mic, în funcție de grosime).
• Izolare fonică: Panourile cu fețe de OSB și miez de EPS pot ajunge la valori STC (Sound Transmission Class) ridicate, în funcție de grosime și tipul de izolație.

Rezistența structurală și testele de calitate

• Rezistență la compresiune și încovoiere: Testele laborator confirmă că panourile SIP pot prelua sarcinile verticale și orizontale (ziduri portante, acoperișuri, planșee).
• Standardele de calitate: În general, panourile SIP sunt testate conform standardelor internaționale (ex. ASTM E1803, EN 14509, etc.) și dețin agremente tehnice specifice fiecărei țări.

3. Integrarea Panourilor SIP în Proiecte

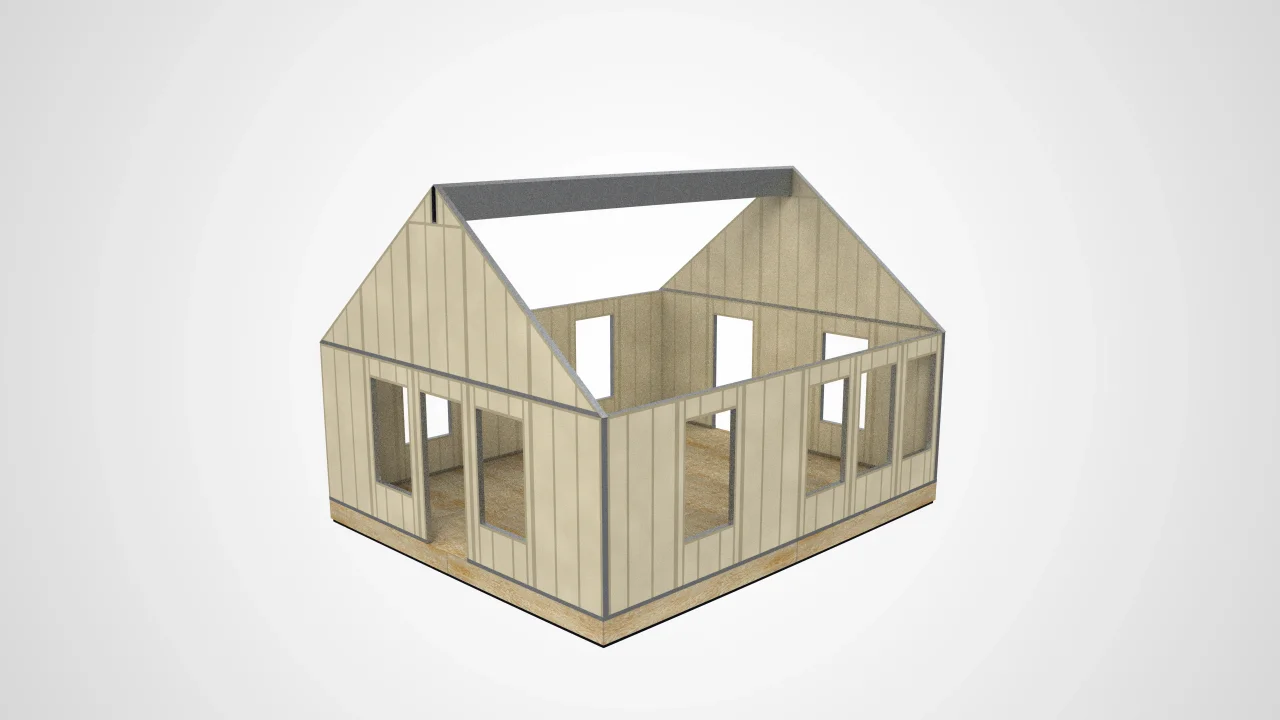

Cum să proiectezi pereții exteriori cu SIP

• Schema de montaj: Panourile se așază pe șină de lemn sau metal (bottom plate), se fixează vertical, iar la partea superioară se folosește o grindă (top plate) pentru închiderea panourilor.
• Barieră de vapori și protecție contra intemperiilor: În funcție de climat, pot fi necesare folii de protecție suplimentare (membrane hidroizolante, bariere de vapori sau de aer).
• Finisaje exterioare: Se pot aplica direct pe OSB (tencuială termoizolantă, siding, piatră decorativă etc.), folosind sisteme de prindere adecvate.

Planșee și acoperișuri realizate din SIP

• Planșee: Panourile SIP pot fi folosite ca element portant pentru podele, montate pe grinzi sau structuri metalice.
• Acoperișuri: Se folosesc fie în plan înclinat (pentru structuri A-Frame sau acoperișuri clasice), fie pentru acoperișuri terasate (cu pante minime pentru scurgerea apei).

Conectarea panourilor SIP: detalii despre îmbinări, etanșeitate și prevenirea punților termice

• Îmbinări tip „nut și feder” la care se adaugă spumă poliuretanică și bandă de etanșare pentru a evita infiltrațiile de aer sau apă.
• Punte termică minimă: Datorită continuității izolației din panou, punțile termice sunt mult reduse față de sistemele tradiționale cu stâlpi și rigle.

Compatibilitatea SIP cu alte materiale

• Beton: Se poate turna placa de beton la parter, pe care se montează ulterior panourile SIP. Șinele de ancorare trebuie planificate din faza de cofrare.
• Structură de lemn: Panourile SIP sunt adesea completate de cadre de lemn pentru zone specifice (goluri de uși/ferestre).
• Structură metalică: Necesită sisteme speciale de fixare (șuruburi autoforante, console metalice).

4. Avantaje pentru Arhitecți și Proiectanți

Reducerea timpului de proiectare și execuție

• Proiectare optimizată: Datele tehnice oferite de producători facilitează dimensionarea corectă a panourilor.
• Asamblare rapidă: Panourile vin prefabricate la dimensiuni aproape finale, ceea ce reduce ajustările pe șantier.

Flexibilitatea designului arhitectural

• Varietate de finisaje: Pot fi aplicate diverse materiale exterioare (cărămidă aparentă, siding, tencuială, etc.).
• Forme complexe: Panourile SIP pot fi tăiate în fabrică pentru a răspunde unor geometrii atipice (ferestre triunghiulare, colțuri rotunjite, etc.).

Respectarea standardelor de eficiență energetică

• NZEB (Nearly Zero Energy Building): Panourile SIP ajută la atingerea unor valori de izolare termică superioare, contribuind la reducerea consumului energetic.
• Certificări ecologice: LEED, BREEAM sau alte standarde pot fi îndeplinite mai ușor datorită conținutului ridicat de izolație și etanșeitate sporită.

Posibilitatea de a obține certificări ecologice

• Puncte suplimentare în scheme de evaluare: Utilizarea de materiale cu conținut reciclat sau cu impact redus asupra mediului poate crește scorul obținut pentru clădire.
• Profil de sustenabilitate crescut: Construcțiile „verzi” sunt din ce în ce mai căutate, oferind arhitecților un avantaj competitiv.

5. Studii de Caz și Exemple de Proiecte

Exemple de locuințe rezidențiale realizate cu SIP

• Case unifamiliale: Izolare termică excelentă și timp scurt de execuție.
• Duplex sau case înșiruite: Sistem modular care permite repetarea detaliilor constructive și reducerea costurilor unitare.

Proiecte comerciale cu SIP: birouri, unități turistice, școli

• Clădiri de birouri: Obțin beneficii energetice și pot îndeplini criteriile de certificare verde.
• Unități turistice: Montaj rapid în zone greu accesibile, eficiență pentru încălzire și răcire.
• Săli de clasă și grădinițe: Confort termic și fonic sporit, plus construcție „curată” și fără praf în exces.

Proiectarea de case A-Frame folosind SIP

• Acoperiș/pereți din SIP într-un singur plan: Realizare rapidă a structurii, etanșeitate foarte bună împotriva infiltrațiilor de aer.
• Design modern și durabil: Popular în zone montane, cabane sau case de vacanță.

Analiză de costuri și economii pe termen lung

• Cost inițial: Pot fi mai mari decât în construcțiile convenționale (cărămidă/beton), însă se amortizează prin economia la energie și reducerea timpului de șantier.
• Cost total de proprietate (TCO): Scade considerabil datorită întreținerii reduse și facturilor mai mici la utilități.

6. Etape în Procesul de Proiectare cu SIP

Colaborarea cu furnizorul de panouri SIP

• Discuții inițiale: Stabilirea cerințelor de izolație, rezistență, buget și termene de execuție.
• Proiectare detaliată: Consultanță tehnică privind grosimea panourilor, tipul de izolație, detalii de montaj.

Alegerea grosimii și tipului de panouri

• Climă și reglementări locale: Zonele reci necesită panouri mai groase, iar normele locale pot impune valori minime de izolare (ex. U-value sub 0.20 W/m²K).
• Tipul de structură: Pentru pereții portanți sunt necesare panouri cu rezistență sporită, iar pentru compartimentări interioare se pot alege panouri mai subțiri.

Calculul izolației termice pentru conformarea cu reglementările locale

• Software specializat: Utilizarea programelor de modelare termică (ex. THERM, ArchiCAD, Revit cu plugin specializat) pentru a verifica punțile termice.
• Verificare conform normelor naționale: Respectarea cerințelor de transmitanță termică, etanșeitate și ventilație (ex. normativele C107/2013, eventual indicațiile locale).

Specificarea detaliilor de montaj

• Planuri și secțiuni de detaliu: Locurile de îmbinare între panouri, fixările la fundație, racordările la acoperiș, etc.
• Atenție la zonele critice: Colțuri, goluri de uși/ferestre, trecerea instalațiilor prin panouri, bariere de aer și vapori.

7. Considerații Tehnice și Provocări

Gestionarea punților termice și etanșeitatea

• Benzi adezive și spumă poliuretanică: Pentru a sigila rosturile la imbinările dintre panouri și la colțuri.
• Strat continuu de izolație: Dispunerea corectă a panourilor și evitarea întreruperii stratului termoizolant prin elemente metalice sau lemnoase continue.

Compatibilitatea cu sistemele HVAC și instalațiile electrice

• Canalizări și trasee de cabluri: Planificarea atentă a poziției conductelor și cablurilor pentru a evita perforări necontrolate în panouri.
• Accesibilitate pentru întreținere: Lăsarea unor zone dedicate echipamentelor HVAC (camere tehnice, spații false în tavan sau pereți dubli).

Soluții pentru ferestre, uși și alte elemente structurale

• Cadre de lemn sau metalice: Înglobate în zona decupată a panoului, asigurând rigiditatea necesară și un montaj etanș al ferestrelor și ușilor.
• Barieră de vapori și etanșare: Folii și benzi speciale aplicate în jurul ferestrelor/ ușilor pentru a evita infiltrațiile.

Prevenirea condensului și gestionarea umidității

• Calcul termo-higrometric: Identificarea punctului de rouă și proiectarea corectă a barierei de vapori.
• Ventilație mecanică controlată (VMC): Dacă etanșeitatea este foarte mare, este recomandat un sistem de ventilație cu recuperare de căldură.

8. Uneltele și Resursele pentru Proiectare

Software recomandat

• AutoCAD, Revit, ArchiCAD: Pentru desen tehnic și modelare 3D.
• Plugin-uri/Module SIP: Există extinderi specifice care conțin biblioteci de detalii constructive pentru panouri SIP, ușurând munca de proiectare.

Biblioteca de detalii tehnice (desene DWG/DXF)

• Colecții standard: Detalii tip pentru diferite îmbinări (colț interior, colț exterior, racord la fundație).
• Personalizare: Adaptarea detaliilor la specificul proiectului (grosime panou, tip placă exterioară, tip izolație).

Exemple de specificații standardizate

• Fișe de produs: Cuprind informații despre rezistență la foc, coeficient de transfer termic, greutate.
• Caiete de sarcini: Exemple de cerințe minime de performanță (U-value, STC, rezistență mecanică etc.).

9. Colaborarea cu BucovinaSIP

Servicii oferite arhitecților și proiectanților

• Consultanță tehnică: Sprijin în alegerea tipului optim de panou și grosime, adaptări la condițiile locale.
• Suport pentru proiectare: Detalii DWG/DXF, modele 3D și asistență în intepretarea reglementărilor tehnice.
• Formare profesională și seminarii: Sesiuni de training pentru a înțelege mai bine sistemul SIP și modul de integrare în proiecte.

Acces la suport tehnic și consultanță

• Echipa de proiectare internă: Specialiști care pot verifica planurile și pot propune soluții constructive.
• Asistență pe șantier: Posibilitatea de a trimite un expert la montaj pentru a asigura respectarea corectă a detaliilor tehnice.

Cum să comandăm panouri SIP și să integrăm detaliile în proiecte

• Proces de comandă: De la solicitarea inițială (dimensiuni, cantități, tip izolație) la livrarea finală.
• Termene de livrare: Panourile pot fi produse în câteva săptămâni, în funcție de complexitatea și volumul comenzii.
• Integrare în proiect: Adaptarea planurilor existente prin consultarea cu echipa BucovinaSIP pentru un montaj corect.

10. Concluzii și Recomandări

Avantajele competitive ale panourilor SIP

• Performanță energetică ridicată, timp de construcție redus și versatilitate în design, acestea fiind principalele argumente pentru adoptarea acestei tehnologii.
• Sustenabilitate și eficiență: Panourile SIP contribuie la reducerea amprentei de carbon și a costurilor cu energia.

Cum să educăm clienții despre beneficiile tehnologiei SIP

• Prezentări și mostre: Explicarea structurii unui panou SIP și a avantajelor sale.
• Compararea cu sistemele tradiționale: Arătând economiile de cost și timp, precum și confortul termic superior.
• Materiale de promovare: Broșuri, clipuri video, studii de caz ale construcțiilor deja realizate.

Pașii următori pentru integrarea SIP în proiectele arhitecturale

• Documentare și formare continuă: Rămâneți la curent cu cele mai recente evoluții în tehnologia SIP, agremente, normative.
• Colaborare cu furnizori de încredere: BucovinaSIP oferă suport specializat, detalii tehnice și consultanță pe tot parcursul proiectului.
• Planificare și adaptare: Integrați din timp SIP în conceptul arhitectural și în calculele structurale pentru a maximiza beneficiile.

Detalii Suplimentare și Resurse

2. Tabele comparative

Pentru a evidenția avantajele panourilor SIP față de alte materiale de construcție, este util să includeți tabele comparative. Acestea pot fi folosite atât în discuțiile cu clienții, cât și în documentația oficială a proiectului.

Performanța termică a panourilor SIP vs. alte materiale

Costurile inițiale și economiile pe termen lung

Iată mai jos un exemplu orientativ de tabel comparativ cu valori aproximative ale coeficientului de transfer termic (U-value) pentru panourile SIP cu grosimi de 120 mm, 170 mm, 220 mm și 320 mm, realizate din diverse combinații de izolație (EPS alb, EPS grafitat, PUR) și fețe (MgO, OSB, fibrociment).

Atenție: Valorile sunt aproximative și pot varia în funcție de producător, densitatea exactă a materialului, calitatea adezivilor și condițiile reale de montaj. Pentru date precise, consultați întotdeauna fișele tehnice și agrementele emise de furnizor.

Observații privind interpretarea valorilor U:

1. Grosimea totală a panoului include atât stratul de izolație, cât și grosimile fețelor (de ex. MgO, OSB, fibrociment), precum și eventualul spațiu pentru adeziv. În funcție de configurația exactă, grosimea miezului termoizolant poate varia cu câțiva milimetri.
2. Conductivitatea fețelor diferă ușor între MgO, OSB și fibrociment, însă majoritatea avantajului termic provine din miezul izolant.
3. EPS grafitat vs. EPS alb: EPS grafitat are o conductivitate termică mai mică (circa 0,030 W/mK față de ~0,034-0,038 W/mK la EPS-ul alb), de unde rezultă și valori U mai bune (mai mici).
4. PUR (poliuretanul rigid) oferă, în general, cea mai bună performanță termică la grosimi similare, dar și un preț mai ridicat comparativ cu EPS.
5. Diferențele dintre tipurile de față (MgO, OSB, fibrociment) pot fi semnificative în ceea ce privește rezistența la foc, rezistența mecanică și rezistența la umiditate, însă din punct de vedere termic, influența lor este relativ redusă comparativ cu cea a izolației propriu-zise.

Recomandare:

Pentru a stabili exact U-value-ul (coeficientul de transfer termic) necesar proiectului, luați în calcul:

• Normativele și cerințele locale (valori maxime admise ale U pentru pereți exteriori, acoperișuri etc.).
• Zona climatică și strategia de eficiență energetică (pentru respectarea criteriilor NZEB).
• Furnizorul efectiv de SIP, care poate pune la dispoziție fișe de produs și teste de laborator specifice fiecărei configurații.

Notă: Valorile de mai sus sunt orientative și pot varia în funcție de zona geografică, prețurile locale ale materialelor și standardele de execuție.

3. Checklist-uri și fișe practice

Pentru a facilita munca proiectanților și a evita omisiunile, se pot crea fișe practice și checklist-uri care să fie folosite în toate etapele proiectului.

3.1. Pași pentru integrarea SIP într-un proiect nou

1. Documentare inițială: Identificarea reglementărilor locale, a normelor de izolare termică și de rezistență structurală.
2. Consultare cu furnizorul SIP: Discuție despre tipurile de panouri, grosimi, termene de producție și livrare.
3. Pre-proiectare: Stabilirea conceptului arhitectural, planurile preliminare (schele de rezistență, compartimentări, punți termice etc.).
4. Proiectare detaliată: Integrarea panourilor SIP în planurile structurale și arhitecturale, definirea sistemelor de fixare și a detaliilor la fundație, acoperiș, finisaje.
5. Verificări tehnice: Calculul izolației termice (U-value), analiza punților termice, rezistență la foc, calcule seismice (dacă se aplică).
6. Planificarea șantierului: Programarea etapelor de construcție, organizarea echipei de montaj și a necesarului de echipamente.
7. Montaj și supraveghere: Verificarea permanentă a modului în care sunt asamblate panourile (etanșeitate, aliniament, fixări).
8. Recepție și testare finală: Teste de etanșeitate (blower door test), conformitatea cu planurile și certificatele de calitate.

3.2. Verificări tehnice înainte de începerea construcției

• Plan de control al calității: Asigurați-vă că există o listă clară de parametri de verificat (grosimea panourilor, calitatea izolației, conformitatea cu standardele).
• Rezistența la foc: Panourile SIP pot fi testate și certificate conform normelor aplicabile (ex. REI 30, REI 60), în funcție de cerințele de siguranță.
• Încărcări de vânt și de zăpadă: Calculați capacitatea structurii de a rezista la condițiile climatice specifice zonei.
• Cerințe seismice: Respectarea reglementărilor în vigoare (de ex. P100 în România) pentru zone cu risc seismic.

4. Glosar de termeni tehnici

Pentru a clarifica terminologia folosită frecvent în proiectarea cu panouri SIP, este util un glosar succint:

• EPS (Expanded Polystyrene): Material termoizolant obținut prin expandarea polistirenului, cu bune proprietăți de izolare și cost relativ scăzut.
• XPS (Extruded Polystyrene): Polistiren extrudat, cu structură mai densă, rezistență mecanică superioară și coeficient de conductivitate termică mai mic.
• PUR (Poliuretan): Spumă rigidă folosită ca izolație, cu valori foarte bune de izolare termică.
• MgO (placă de oxizi de magneziu): Material rigid, rezistent la foc și umiditate, utilizat ca strat exterior la unele panouri SIP.
• NZEB (Nearly Zero Energy Building): Construcție cu consum energetic foarte redus, majoritatea energiei fiind furnizată din surse regenerabile.
• Punte termică: Zonă din anvelopa clădirii prin care căldura se pierde mai ușor, de obicei la îmbinări, colțuri sau zone cu structură metalică/lemnoasă.
• STC (Sound Transmission Class): Indice care cuantifică nivelul de izolare fonică a unui sistem de pereți sau panouri.
• Barieră de vapori: Strat impermeabil care împiedică migrarea vaporilor de apă din interior spre exteriorul construcției.

Valoarea adusă arhitecților și proiectanților

Prin acest ghid, arhitecții și proiectanții pot înțelege în profunzime:

• Cum funcționează panourile SIP și ce beneficii directe aduc proiectelor lor.
• Pașii concreți pentru integrarea rapidă și eficientă a SIP în orice tip de construcție (rezidențială, comercială, industrială).
• Resursele și suportul disponibile, astfel încât faza de documentare și implementare să fie cât mai ușoară.
• Possibilitățile de inovare și evoluție în domeniul construcțiilor verzi și eficiente energetic.

Cu informațiile din acest ghid, proiectanții au la dispoziție o bază solidă pe care să-și fundamenteze deciziile tehnice, să-și optimizeze conceptele și să ofere clienților soluții moderne, rapide și ecologice. Iar colaborarea cu BucovinaSIP asigură accesul la o expertiză valoroasă, de la faza de proiectare până la implementarea finală.
